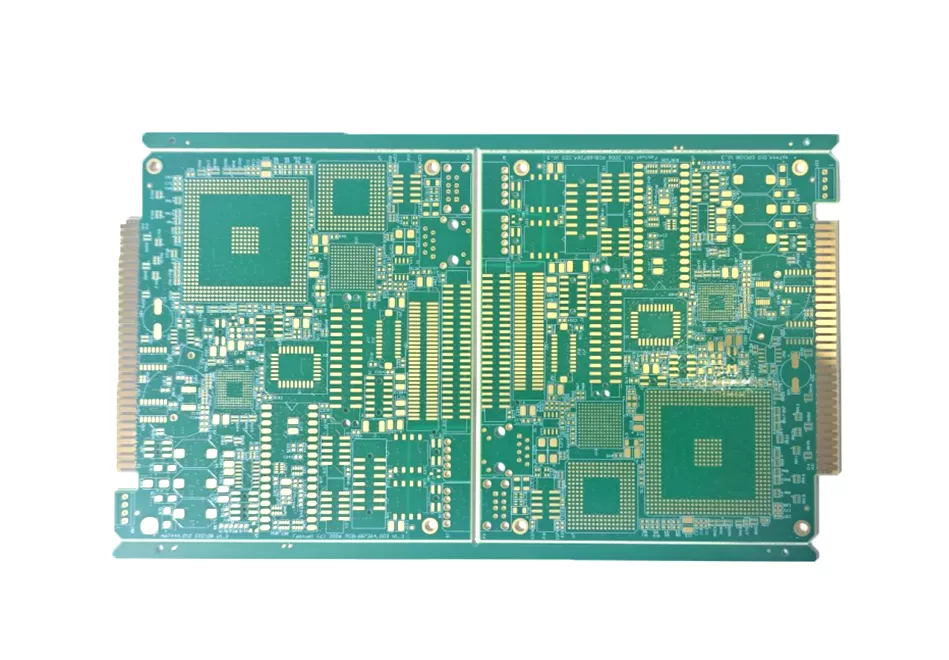

Die Fertigung von HF- und Mikrowellen-Leiterplatten erfordert eine abgestimmte Prüfung der elektrischen Materialeigenschaften, des Lagenaufbaus, der Kupferrauheit, der Impedanzgeometrie, der Launches, Vias, Masseführung und des Prüfverfahrens. Shenzhen Benchuang Precision Electronics Co., Ltd. bestätigt Materialien, Strukturgrenzen, Toleranzen und Prüfumfang erst nach Prüfung der freigegebenen Designdaten.
Die Leistung von HF- und Mikrowellen-Leiterplatten wird durch den gesamten Signalpfad bestimmt, nicht durch einen Materialnamen oder eine Angabe zur Maximalfrequenz. Materialsystem, Lagenaufbau, Kupferprofil, Geometrie der Übertragungsleitungen, Referenzebenen, Launch-Strukturen, Vias, Masseführung und Fertigungstoleranzen müssen für den vorgesehenen Frequenzbereich und das Verlustbudget gemeinsam geprüft werden. Eine fertigbare HF-Leiterplattenspezifikation beginnt daher mit messbaren elektrischen Zielen und freigegebenen Designdaten.
Verwenden Sie diese Checkliste, um die Anforderungen hinsichtlich Elektrik, Material, Übergängen und Verifizierung für eine Projektprüfung festzulegen. Hierbei handelt es sich um vom Auftraggeber vorgegebene Konstruktionsziele und nicht um pauschale Fertigungsgrenzen; die Machbarkeit und der Testumfang sind für den freigegebenen Schichtaufbau und das Messverfahren bestätigt.
| Parameter | Was zu bieten ist | Überprüfungspunkt |
|---|---|---|
| Betriebsfrequenz | Frequenzband, Bandbreite und vorgesehene Signal- oder Antennennutzung | Dk/Df, Impedanz- und Verlustzielwerte müssen bei der jeweiligen Frequenz bewertet werden. |
| Impedanzziele | Single-Ended- oder Differenzwerte, Toleranz, Schicht und Referenzebene | Prüfung anhand des freigegebenen Schichtaufbaus, der Leiterbahngeometrie, des fertigen Kupfers und des Testmusters. |
| Verlust- und Stromgrenzwerte | Einfügungsdämpfung oder Dämpfungsgrenzwert, Prüfband und Referenzebenen; gegebenenfalls sind die Anforderungen an die S-Parameter anzugeben | Legen Sie die Prüfvorrichtung, die Kalibrierung und das Messverfahren fest, bevor Sie die Abnahmekriterien festlegen. |
| Laminat und Dielektrikum | Vorgeschriebener Hersteller und Güteklasse, Dk/Df-Quelle und Prüfhäufigkeit, zugelassene Alternativen | Beispiele aus dem Materialportfolio des Unternehmens sind Projektreferenzen; die Eignung und Verfügbarkeit der Materialien müssen noch bestätigt werden. |
| Schichtaufbau und Kupfer | Schichtfolge, Dielektrikumdicken, Kupferdicken, Referenzebenen und Hybridbauweise | Prüfen Sie gemeinsam die Impedanz, den Verlust, die Symmetrie, die Laminierung und die Materialverträglichkeit. |
| Kupferprofil | Kupfertyp/-behandlung und Anforderungen an die Rauheit oder Daten zu zugelassenen Werkstoffen | Die Rauheit kann sich auf den Hochfrequenzverlust auswirken; ermitteln Sie die im Auslegungsmodell zugrunde gelegte Basis. |
| Starts und Übergänge | Geometrie der Steckverbinderanschlüsse, Via-Abstände, Zielwerte für Rückbohrungen/Reststummel, Erdung und Randbeschichtung | Überprüfen Sie den gesamten Signalweg und legen Sie die zu kontrollierenden Merkmale in der Fertigungszeichnung fest. |
| Prüfung und Abnahme | Coupon-Auslegung, Halterung, Kalibrierung, Messgerät/Verfahren, Probenplan und Grenzwerte für „bestanden“/„nicht bestanden“ | Für Angaben zur HF-Leistung sind ein vereinbarter Testaufbau und ein vereinbartes Abnahmeverfahren erforderlich. |
Das Unternehmensportfolio von Benchuang für das Jahr 2025 dokumentiert mehrschichtige Aufbauten unter Verwendung von NY6200 TG200, TU-862HF und TU-872 SLK und führt das Material MEG6 in Beispielen für Hochgeschwindigkeits-Leiterplatten auf. Hierbei handelt es sich um projektspezifische Fertigungsangaben; sie allein begründen noch keine Aussagen über die HF-Einfügungsdämpfung, die Dielektrizitätskonstante oder die S-Parameter-Leistung eines neuen Designs. Für ein HF-Angebot geben Sie bitte den gewünschten Laminathersteller und die Laminatgüte an oder genehmigen Sie ein gleichwertiges Material erst nach Prüfung der Materialdaten bei der Betriebsfrequenz.
Geben Sie das Frequenzband, die Impedanzvorgaben und -toleranzen, die maximale Einfügungsdämpfung oder Dämpfung, die Anforderungen an die Kupferrauhigkeit, Angaben zu Anschlüssen und Steckverbindern, die Via-Übergangsstrategie, den Testcoupon, die Prüfvorrichtung und die Messmethode an. Der ausgewählte Schichtaufbau und etwaige Hybridmaterialkonstruktionen müssen vor der Freigabe anhand dieser Anforderungen überprüft werden.
Dk- und Df-Werte des Laminats müssen im Zusammenhang mit dem jeweiligen Prüfverfahren und der Frequenz bewertet werden. Die technische Prüfung sollte außerdem Dielektrikumsdicke, Kupferstärke und -rauheit, Harzsystem, Materialverfügbarkeit, Kompatibilität hybrider Aufbauten, thermische Anforderungen und Symmetrie des Lagenaufbaus umfassen. Ein Materialaustausch ohne erneute Prüfung von Impedanz und Verlust kann das Schaltungsverhalten verändern.
Leiterbahnen mit kontrollierter Impedanz hängen vom freigegebenen Lagenaufbau und der fertigen Kupfergeometrie ab. Steckverbinder-Launches, Abstand zur koplanaren Masse, Kontinuität der Referenzebenen, Via-Übergänge, Masse-Vias, Kavitäten, Kantenmetallisierung und mögliche Backdrill-Anforderungen sollten in den Fertigungsdaten definiert sein. Die Leiterbahnbreite allein ist kein ausreichendes HF-Abnahmekriterium.
Inspektion und Prüfung sollten zum Projektrisiko passen. Das Angebot kann elektrische Prüfung, Impedanz-Coupons, maßliche und visuelle Abnahme, Registrierungsprüfung, Anforderungen an die Oberfläche und HF-Messungen definieren, wenn Prüfverfahren, Vorrichtung und Grenzwerte vorgegeben sind. Frequenzverhalten oder Einfügedämpfung dürfen nicht zugesagt werden, wenn der erforderliche Prüfaufbau nicht definiert ist.
Shenzhen Benchuang Precision Electronics Co., Ltd. prüft Gerber- oder ODB++-Daten, Lagenaufbau, Impedanztabellen, Fertigungszeichnungen, Materialanforderungen, Stückzahlen und optionale Bestückungsdaten für kundenspezifische HF-PCB- und PCBA-Projekte. Materialien, Strukturgrenzen, Toleranzen, Inspektion, Prüfumfang und Liefertermin werden vor der Produktion für das jeweilige Design bestätigt.
